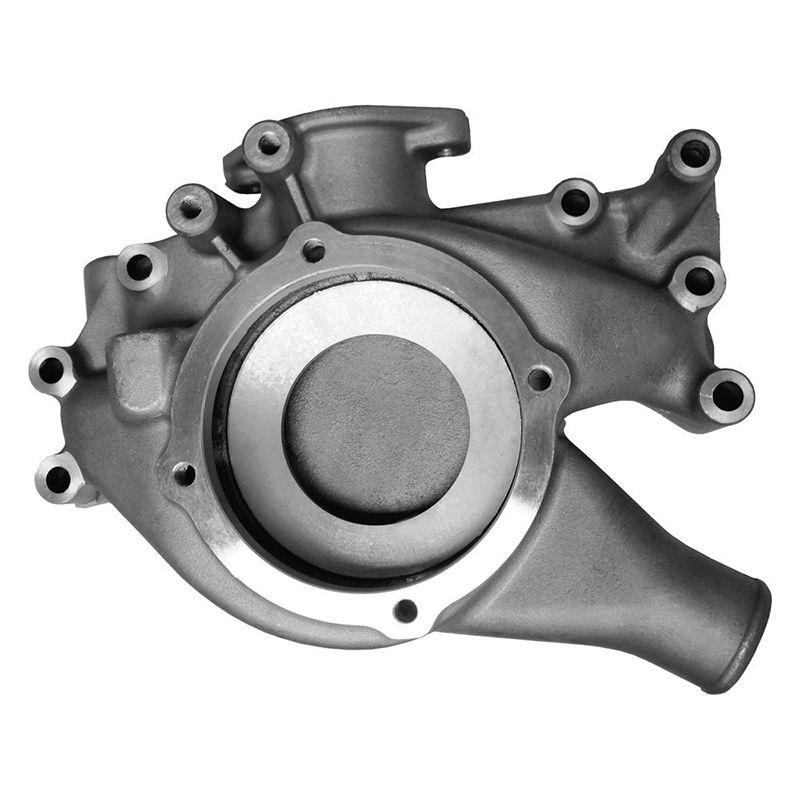

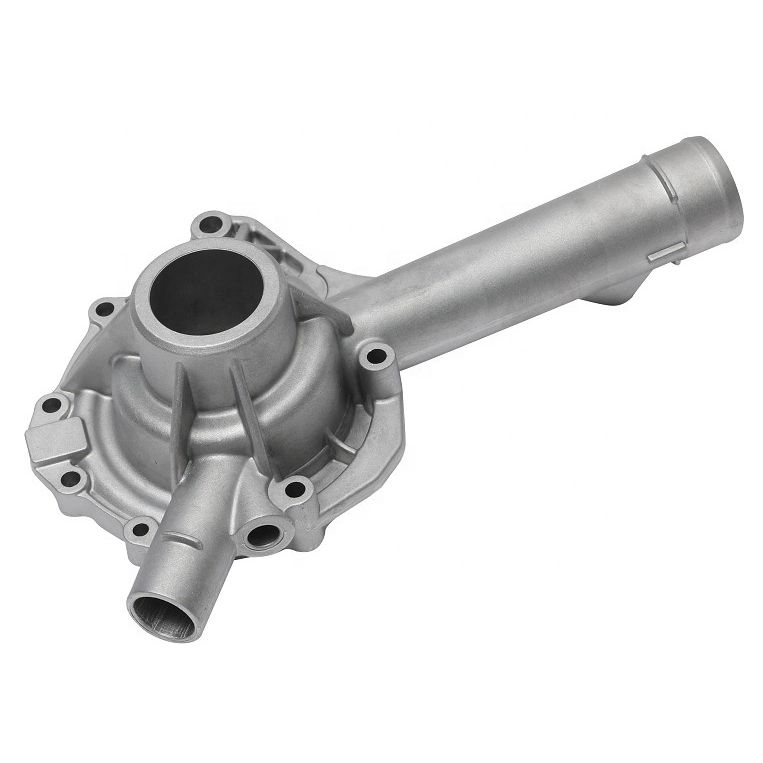

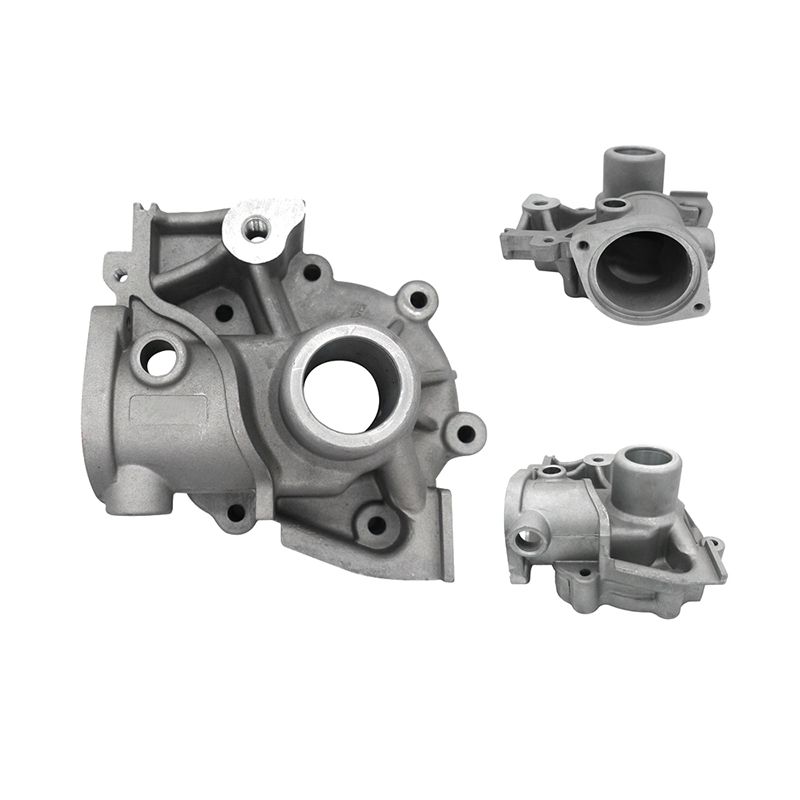

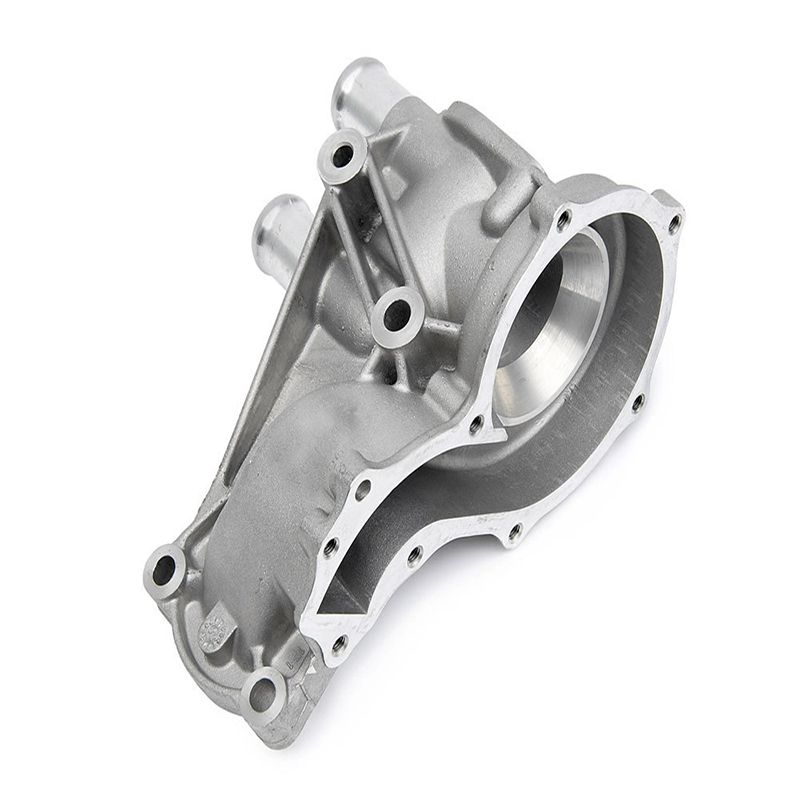

ダイカストポンプ本体
  • ダイカストポンプ本体ダイカストポンプ本体
  • ダイカストポンプ本体ダイカストポンプ本体
  • ダイカストポンプ本体ダイカストポンプ本体
  • ダイカストポンプ本体ダイカストポンプ本体

ダイカストポンプ本体

    Xiamen Honyu Intelligent Technology Co., Ltd. は、ポンプ本体の金型設計、加工、納品を完了することができます。ダイカストポンプ本体は、流体機器を車両に搭載するための部品として、振動漏れや中程度の腐食のリスクに対する特別なプロセス管理措置を講じています。工場内の完全な加工設備を利用して、図面または物理サンプルに基づいてカスタマイズされた加工を実行できます。電子メールを送信してサンプルと完全な技術資料をリクエストできます。

    お問い合わせを送信

    製品説明

    Xiamen Honyu Intelligent Technology Co., Ltd.は、流体ダイカストポンプ本体の加工と製造を専門としています。ダイカストポンプ本体は、ポンプアセンブリの基本的な耐荷重コンポーネントであり、媒体の迂回とコンポーネントアセンブリの位置決めを担当します。金型開発から完成品検査までを一貫してカバーしており、車載機器の様々な組立条件に対応できます。

    Automobile pump body_compressed

    製品基本説明

    金属製のポンプ本体は流体ポンプの外部ベースとして機能し、内部に形成された流路と組立基準位置が確保され、インペラやシールなどの内部コンポーネントを収容するために使用され、外部環境と輸送媒体の間の物理的な隔離を実現します。このコンポーネントは、媒体の内圧と車両の運転によってもたらされる交互の振動負荷に継続的に耐えます。コンポーネントのサイズと位置精度は、ポンプ アセンブリの全体的な動作の安定性を直接決定します。冷却液ポンプ、燃料送出ポンプ、その他の流体機器に適合します。

    製品コア性能

    1.構造的防振性能

    構造設計の初期段階で、ポンプ本体メーカーはシェルの壁厚の移行領域を最適化し、応力集中点を排除します。シェルは連続高周波振動の信頼性試験に合格し、試験後に亀裂や媒体の漏れはありません。シェルの取付基準面は、内部部品の同軸度を確保し、長期使用時の異常摩耗を低減するために厳密な平面精度管理が行われています。高振動条件下では、シェルリブのレイアウトを調整することでシェル補強レイアウトをさらに強化できます。

    2.成形工程の性能

    アルミダイカストは複雑な内部キャビティの一体成形を実現し、シェルアッセンブリーの溶接構造を廃止します。ダイカストプロセスにより、ブランクの内部に空気穴ができる可能性が低減され、高圧ベアリング条件下での漏れのリスクが回避されます。ダイカストブランクは適度な加工代を持たせて確保し、後続のCNCでシール面と取り付け穴のみを微細加工することで全体の加工時間を短縮します。複雑な流路を組み立てるために複数の部品に分割する必要がないため、複数の部品の組み立てによって生じる累積公差が効果的に回避され、溶接シェルと比較して溶接破損のリスクも軽減できます。

    3.標準化された工程検査

    ダイカストメーカーは工程ごとに固定の検査ノードを設置しています。ブランクが完成した後、最初のピースの実物大検査が実行されます。半製品の気密抜き取り検査をバッチで実施。すべての完成品は出荷前に 100% 圧力テストが完了しています。各バッチには、確認できるバッチ番号が付いた元のテスト データが保持されます。すべての検出測定機器は、検出結果の客観的かつ効果的な出力を保証するために定期的な校正の対象となります。

    Pump body manufacturer_compressed

    4.動作条件選定の参考

    自動車用ポンプ本体は、車両運転中の頻繁な温度変化のある作業環境に適応できます。シェルは防食のために不動態化またはスプレー処理することができ、屋外耐食性の要件を満たします。アルミニウム合金基板には中程度の使用境界があります。あなたのプロジェクトに強い腐食を伴う特殊な輸送媒体が含まれる場合は、事前にお知らせください。材料および表面処理の代替ソリューションの評価を実施します。

    技術パラメータリスト

    プロジェクト パラメータの説明
    製品名 ダイカストポンプ本体
    成形工程 高圧ダイカスト、CNC精密加工、表面防食処理
    オプションの材料 ADC12、A380アルミニウム合金、材料のカスタマイズがサポートされています
    適用温度 -40℃~130℃
    気密インジケーター 0.5MPaで40秒間圧力を保持しても漏れなし
    クリティカル許容値 取付面平面度0.03mm、穴位置公差±0.04mm
    カスタマイズ方法 設計図、物理サンプルのカスタマイズ、サンプル生産をサポート

    注: 上の表は、一般的な参照パラメータを表しています。実際の指標は、両当事者が確認した技術文書に基づくものとします。 ADC12 および A380 アルミニウム合金は、強い腐食性媒体には適していません。極端な作業条件では、特別なプロセス評価を開始することができます。

    車載ポンプハウジング落下シナリオ

    自動車用ダイカストポンプハウジングは、主に車両の冷却および燃料供給アセンブリに使用され、乗用車や小型商用車の冷却液循環ポンプや低圧燃料ポンプに適しています。当社では、完全にアーカイブされた図面バージョンと完全なテストレポートを備えた、対応する住宅輸出ドロッププロジェクトの複数のバッチを用意しています。

    サンプルとパッケージの配送

    ダイカストポンプ本体のサンプル処理は、処理後の錆から保護されます。輸送中に精密加工された表面が損傷しないように、フォームで隔離され、硬いボール紙箱に封入されています。サンプルには一定の処理サイクルがあり、関連するサンプルのコストは電子メールで確認できます。サンプルには材料証明書と気密試験書類が添付されます。バッチ注文の場合は、指定した物流チャネルに従って出荷され、出荷伝票の完全なセットが同時に転送されます。

    カスタムプロジェクト協力プロセス

    1. 要件の収集: お客様から提供された図面と物理サンプルを受け取り、作業条件、搬送媒体、公差、および推定注文数量情報を確認します。

    2. プロセス評価: エンジニアは 4 営業日以内に DFM プロセス分析を完了し、プロセス評価文書とプロジェクト見積もりを出力します。極端な労働条件に対する特別評価のサイクルは適切に延長されます。

    3. 金型製作:スキーム確認後、金型加工を開始します。標準サイクルは 22 日で、金型処理ノードの進行状況は同期して更新されます。

    4. サンプル テストとサンプリング: 金型が完成したら、サンプル テストを実施し、T1 サンプルを作成し、プロジェクト テストの完全なセットを完了します。

    5. サンプルの配送: 認定されたサンプルは、完全な試験記録を添付して発送され、第三者機関による再検査をサポートします。

    6. スキーム調整: サンプルテストからフィードバックを受け取り、必要に応じて金型の修復、プロセスパラメータの調整を実行します。

    7. 量産: サンプルにエラーがないことが確認された後、量産を開始し、定期的に生産の進行状況を同期します。

    8. 検査と納品:完成品のすべての検出プロセスが完了した後、製品は梱包されて出荷され、対応する技術文書のバッチセットが転送されます。

    Die casting manufacturer_compressed

    なぜ私たちを選ぶのですか?

    当社はダイカストポンプ本体の加工において長年の実績があります。当社の工場には、ダイカストユニット、CNC加工センター、および物理的および化学的試験装置の完全なセットが備えられています。ダイカストポンプ本体は、金型開発から完成品検査まで、外注を一切せずに工場内で完結します。過去の同様のプロジェクトで蓄積された経験を活用することで、プロジェクトの初期段階で構造的および材料レベルで潜在的なリスクを特定し、繰り返しの調整の必要性を軽減します。製品の各バッチは完全な材料レポートと気密テスト記録を保持し、プロジェクトのレビューとトレーサビリティを容易にします。製品には12か月の保証が付いています。製造工程上の欠陥に起因する問題については、手直し費用を負担します。組み立てミスや不適切なメディアの選択によって生じた損傷は保証の対象になりません。プロジェクトの意図がある場合は、メールを送信できます。サンプルを手配し、プロジェクトの実施を促進するために協力します。

    よくある質問

    このポンプの種類は何ですか (水、油、化学薬品、自動車用)?

    このダイカストハウジングは自動車オイルポンプ用途向けに特別に設計されており、追加のコーティング溶液を使用しない化学液体には適していません。

    ポンプ製造において砂型鋳造ではなくダイカストが選ばれるのはなぜですか?

    ダイカストにより、より正確な寸法公差、優れた表面仕上げ、安定したバッチの一貫性が得られ、納期サイクルも短縮されるため、コンパクトな自動車用ポンプ ハウジングの大量生産に最適です。

    空気穴や漏れなどの不具合をどうやって防ぐのですか?

    ゲートシステムを最適化し、射出パラメータを制御し、真空ダイカスト技術を使用します。同時に、漏れのリスクを排除するために厳格な圧力テストが実施されます。

    見積もりを取得するにはどのような情報とファイル形式を提供する必要がありますか?

    STEP、STP、IGS、または X_T 形式の 3D CAD ファイルと、特定の公差、表面仕上げ、材料要件を備えた PDF または DWG 形式の 2D 図面を提供してください。 CAD モデルをお持ちでない場合は、主要な寸法を含む詳細なサンプルまたはコンセプト スケッチも受け付けられます。

    出荷時にテストレポートと材料証明書を提供できますか?

    ご要望に応じて、対応するレポートを提供できます。

    通常、商品はどのように梱包しますか?

    お客様のご要望に応じた梱包をご提供させていただきます。外観要求の高い商品は個別にプラスチック箱に梱包し、最終的には段ボール箱または木箱に入れて発送いたします。
