Xiamen Honyu Intelligent Technology Co., Ltd.は、金属スタンピングヒューズクリップの生産を専門とする会社です。メタルスタンピングヒューズクリップの機能は、回路とヒューズを接続することです。これは保護回路の一部であり、ヒューズの取り付けと取り外しを容易にします。 HYは、各種金属プレス部品、板金加工部品の製造を専門とし、関連技術の研究開発、向上に取り組んでまいりました。プレス事業に関しては、当社は強力な金型、設計、生産能力を備えており、新しい金型の設計と製造が可能であり、変化に非常に迅速に対応し、さまざまな困難な金属プレス部品のソリューションを提供します。

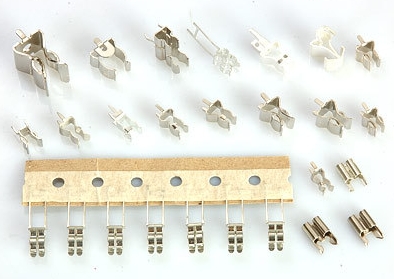

製品タイプ: 金属スタンピングヒューズクリップ、真鍮ヒューズクリップ、PCB マウントヒューズクリップ
表面処理: 陽極酸化、研磨、電気メッキ、PVD コーティング、亜鉛メッキ
図面形式:CAD、3D(stp、igs、dfx)。 PDF
許容差: +-0.01-0.05 mm は、要件に応じてより正確にできます。
Xiamen Honyu Intelligent Technology Co., Ltd.は、20年以上にわたって金属成形の分野に深く関わってきました。メタルスタンピングヒューズクリップは成熟した輸出カテゴリーに属します。高速プレス機と金型工場を完備しております。金型のライフサイクル全体の記録が追跡可能であり、完全なテスト記録がバッチごとに保持されます。
Fcb マウント ヒューズ クリップは、プリント基板の取り付け、ヒューズを固定し、基板表面に電流を流すために特別に設計されています。過電流が流れると、クランプ部分は位置決めと導電機能のみを担い、遮断プロセスには関与しません。縦型と横型の 2 つの形式があります。はんだパッド間の間隔は、基板の厚さに応じてカスタマイズできます。ピンの平坦度は0.03mmに制御されており、SMTの自動組立に適しており、溶接の反りを回避し、産業用制御ボードやエネルギー貯蔵BMSボードに広く使用されています。

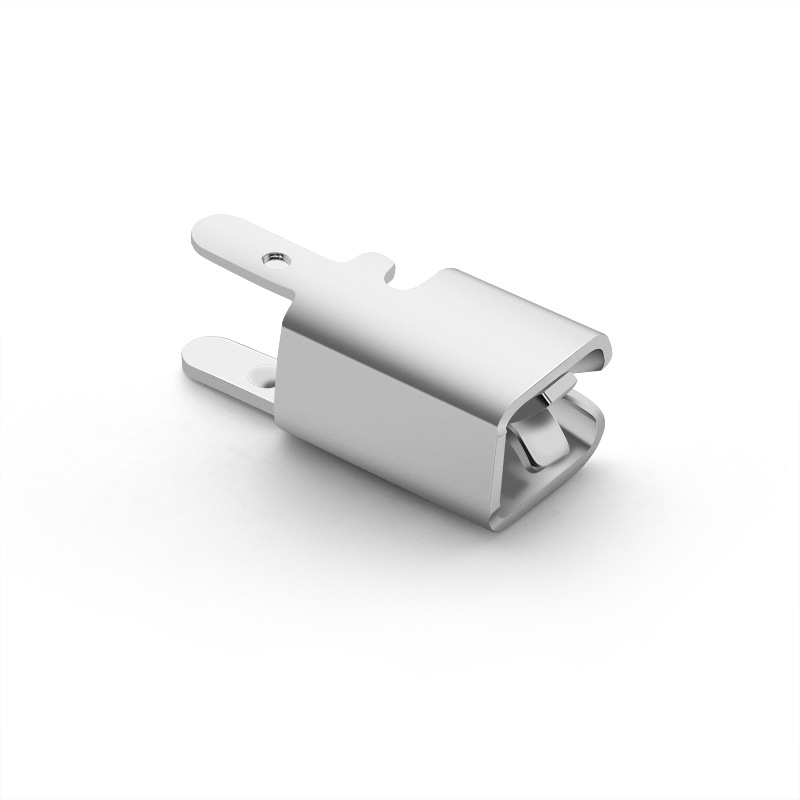

スタンピングされたヒューズ クリップは、連続順送ダイによって 1 つのステップで形成されます。機能キーの寸法公差は±0.05mmで、キー以外の寸法は確認された図面に従って施工されるため、手曲げによるロットの誤差がありません。打ち抜き、曲げ、成形のマルチステーションプロセスが同時に完了するため、二次溶接が不要になり、アセンブリの加熱のリスクが回避されます。分割機加工に比べ生産効率が大幅に向上します。
真鍮ヒューズクリップは高純度の真鍮条材を使用しており、導電性と弾性のバランスが取れています。電気メッキ処理により酸化を抑制し、低い接触抵抗を維持します。反発シミュレーションを使用して金属疲労を予測すると、標準的な試験条件下で 100 回の挿入および抜去サイクル後のクランプ力が 10% 以内に制御されます。測定データは納品レポートに含めることができます。

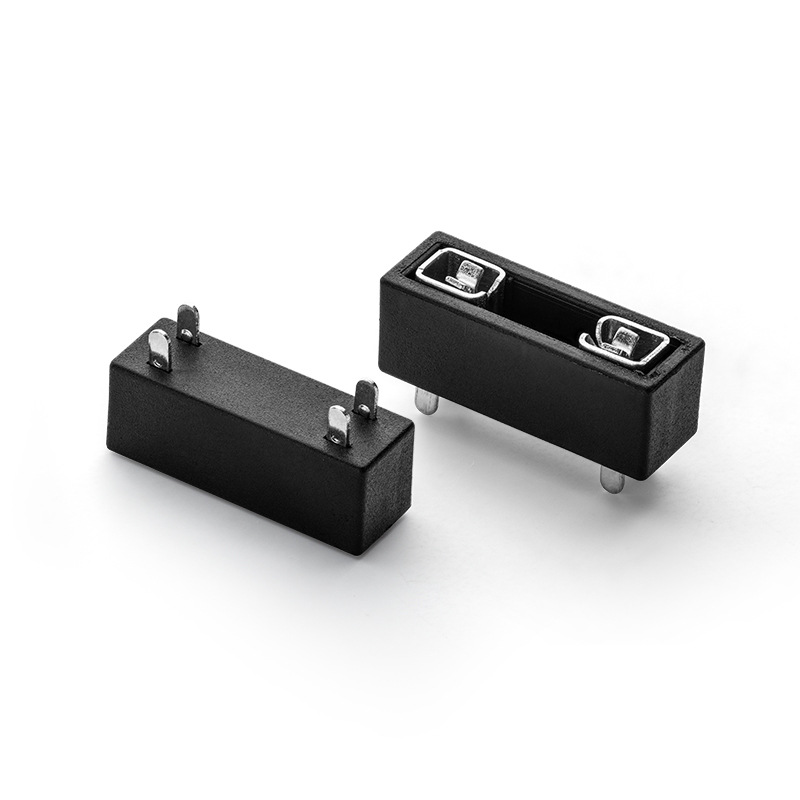

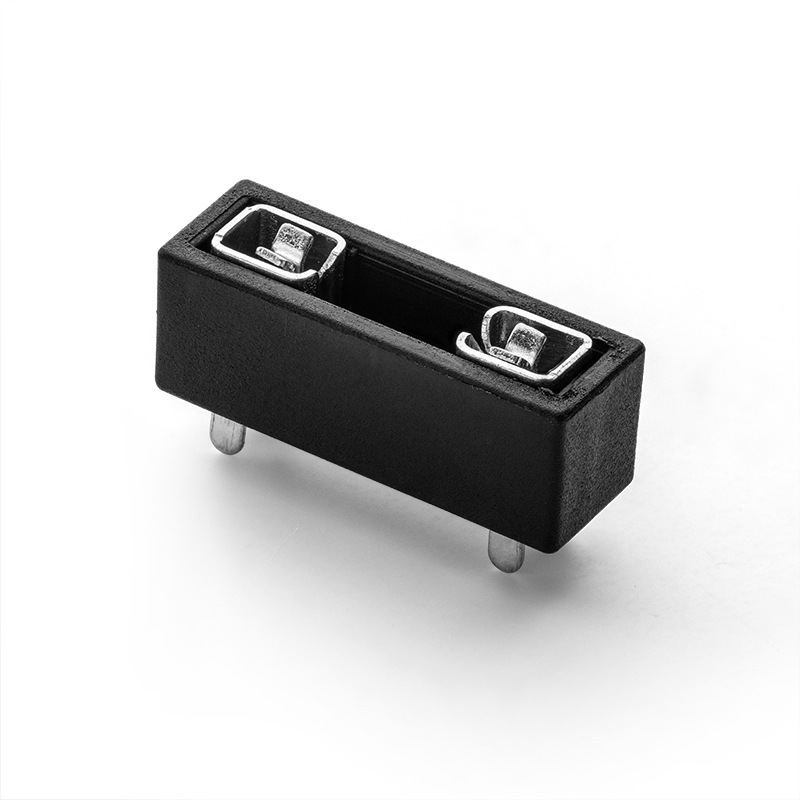

高電圧ヒューズ クリップは、配電盤、太陽光発電インバーター、エネルギー貯蔵装置に適しています。沿面距離を長くし、絶縁リブと耐アーク性コーティングを追加して、湿気、高温、粉塵による浸食に耐えます。標高2000mを超える場合は電気的空間距離を拡大する必要があり、その拡大量は実際の電圧に基づいて評価する必要があります。高所ソリューションはカスタマイズされた設計であり、事前の図面確認が必要であり、標準製品のデフォルト構成には属しません。
自動車用ヒューズクリップは、車両の電子制御ボックスや建設機械の電気ボックスに使用され、継続的な振動や幅広い温度変化に耐えることができます。車両の振動スペクトルのサンプリング検証に従って、振動の緩みや低温での弾性減衰などの一般的な欠陥を解決するために、高温および低温のサイクル試験が実行されます。複数の反復により構造が最適化されました。
| アイテム | 仕様 |
| 製品名 | 金属スタンピングヒューズクリップ |
| ヒューズのサイズの互換性 | 5×20mm / 6.3×32mm / 10×38mm |
| 基材グレード | C2680 黄銅 / QSn6.5-0.1 りん青銅 |
| 材料の厚さ | 0.3~1.2mm |
| 表面処理 | ブライトニッケル/マットスズ/金メッキ、2~5μm |
| 接触抵抗 | ≤5mΩ |
| クランプ力 | 8~25N(仕様による) |
| 動作温度 | -40℃~+150℃ |
| 量産リードタイム | 15~25営業日(金型確認後) |
注:パラメータはすべて標準仕様です。基材の厚さ、コーティングの種類、クランプ力はヒューズのサイズ、電流要件に応じてカスタマイズできます。コーティングの厚さ、電気的性能、温度範囲のインジケーターは、顧客の図面とテスト要件に従って調整できます。カスタマイズされたソリューションには事前の確認が必要です。
ヒューズクリップは、耐アーク絶縁構造を持たない、一般の低圧回路のみに使用される低圧の一般的なクリップです。開口部、クランプ深さ、コーティングは長期的な性能に直接影響します。エンジニアは電流と温度上昇に基づいて材料の厚さを計算します。異常な嵌合に対しては、スプリングクリップの高さを調整することができます。低温衝撃条件では、リン青銅またはステンレス鋼が推奨されます。

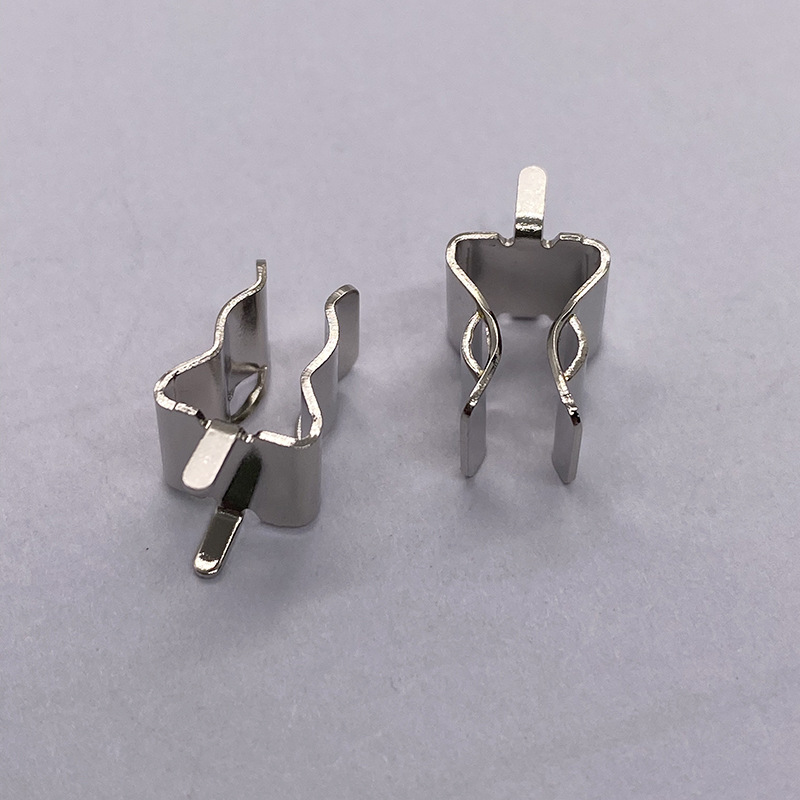

メタルヒューズクリップは、幅広の一体型スプリングクリップ構造を採用しており、接触面積が増加し、過熱のリスクを軽減します。開き角度の最適化により、緩み防止のクランプ力を維持しながら、工具なしで簡単にヒューズの交換が可能です。電源、LEDドライバー、家電製品などに適しています。
金属スタンピングヒューズクリップは、図面またはサンプルに従ってカスタマイズできます。材料、ヒューズの弾性、表面コーティングに関して柔軟に調整でき、さまざまな非標準の PCB レイアウト要件に適しています。

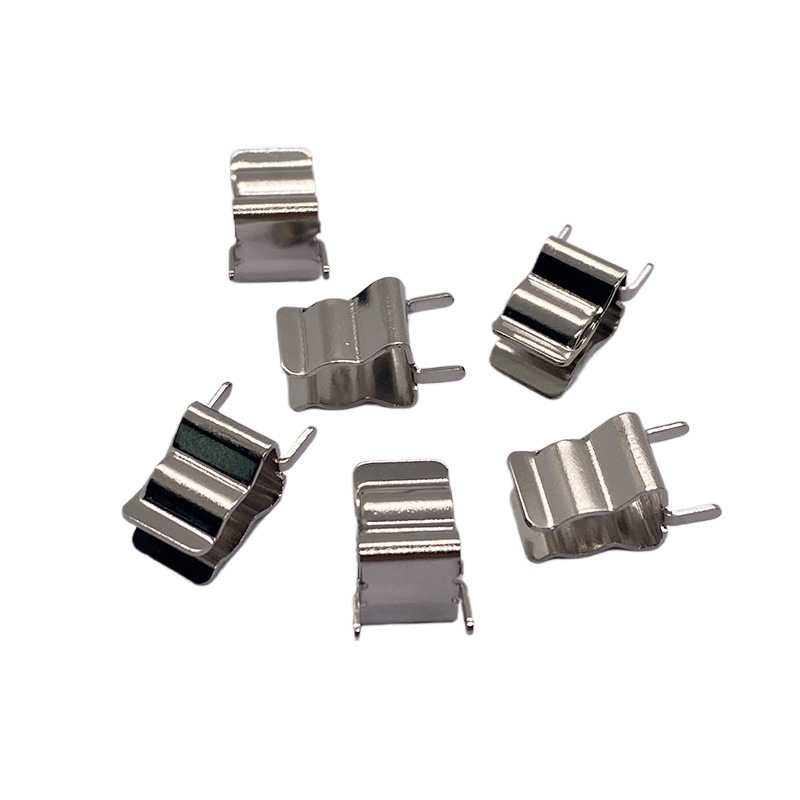

電気ヒューズホルダーは、DIN レールまたは機器パネルに独立したユニットとして取り付けることができます。ベースには位置決めスナップキャッチが付いており、取り付けミスを防ぎます。嵌合面に丸みを持たせているため、均一な挿抜抵抗が得られます。追加のツールは必要ありません。対応するベースはシステム電圧と一致させることができます。
1. 要求コミュニケーション: 仕様、動作条件、図面を提供します。図面のレビューと動作条件のリスク評価を無料で提供します。
2. スキーム評価: 材料の厚さ、コーティング、構造を評価し、見積りを提出します。サンプル料金を請求し、大量注文から差し引きます。送料は交渉可能ですが、急ぎの場合は追加料金が発生します。
3. サンプル生産フェーズ: 最初の製品が認定された後、小規模な試作を実施し、正式な生産スケジュールの前に確認します。
4. 量産準備: 最初の製品がテストに合格した後、小規模な試作検証を実行します。間違いがないことを確認し、確認シートに従って生産計画を立て、治具の寸法管理を検査します。
5. 品質管理と梱包: 出荷時に抜き取り検査を実施します。二重層帯電防止保護を使用します。直接出荷をサポートし、ラベルを貼り付けることができ、添付文書はありません。
6. アフターフォロー:組み立て説明書を提供します。品質問題については、受領後 7 営業日以内にフィードバックを提供します。レビューサイクルは 3 日です。異常時の補充、手直し、返金交渉のサポート。納期、お支払いについてはご相談に応じます。
当社は、エネルギー貯蔵、車載機器、産業制御の分野で長年にわたり海外のお客様に製品を供給してまいりました。当社は、電気化学的腐食や温度による疲労などのオンサイト障害に対して、成熟した最適化されたソリューションを蓄積してきました。金属スタンピングヒューズクリップは、ISO9001品質マネジメントシステムに従って生産されています。製品は EU RoHS および REACH 環境要件に準拠しています。試験装置は定期的に校正されます。 CNAS認定研究所が発行したレポートを提供できます。工場には高速スタンピング装置と恒温試験室が備えられています。各バッチは、温度上昇、耐久性、塩水噴霧についてサンプリング検証を受けます。図面のご提供やサンプル試験の作業条件のご相談も承ります。製品保証は12ヶ月で、原材料およびプレス工程の欠陥をカバーします。人為的ミスや誤った使用によって生じた損傷は保証の範囲外となります。さらに技術的なパラメータが必要な場合は、お気軽にお問い合わせください。
ヒューズクランプは純粋な金属プレス部品であり、低コストで柔軟なレイアウトを備えていますが、金属接点が露出しています。プラスチックベースのヒューズホルダーは絶縁性が高く、ヒューズの交換が簡単ですが、体積が大きくなり、コストが高くなります。
標準サンプル: 1 ~ 3 営業日。カスタム金型作成とサンプル生産: 7 ~ 15 日。大量生産の注文: 15 - 25 日。お急ぎの注文も相談に応じて手配可能です。
描画をサポートします。パラメータ、スケッチ、サンプルに基づいて 2D/3D 図面を生成できます。提供した CAD 図面を直接製造に使用することもできます。
お客様の図面はこのプロジェクトの制作のみを目的としています。これらは内部セキュリティ管理下にあります。機密保持を目的として機密保持契約 (NDA) を締結することができ、内容が漏洩することはありません。
原材料の検証、最初のピースの確認、生産ラインの検査、完成品の寸法、弾性、塩水噴霧、疲労性能の品質検査。テストレポートの提供も可能です。
プラットフォームに直接メッセージを残して、互換性のあるヒューズのサイズ、材質、コーティング、注文予定数量、カスタマイズ開発が必要かどうかなど、ヒューズクリップの要求仕様を提供してください。当社のエンジニアは要件を確認した後、製品パラメータ情報、図面、見積書を同時に提供します。カスタマイズされたプロジェクトの場合、見積もりには金型料金、サンプル料金、生産単価、納期などが含まれます。すべての引用は対象を絞ったソリューションに関するものです。具体的な価格は、材質、表面処理、注文数量、公差要件などによって異なります。詳細なご要望については、お問い合わせをお待ちしております。
サンプルベースのマッピングとレプリケーションのサポート。図面確認後、金型製作、サンプル製作を行います。同時に、元の構造を最適化するための提案も提供できます。
まずヒューズのサイズを決定し、次に動作電流、環境温度、PCB スペース、材料コーティングの要件に基づいてタイプを選択します。
